PI

本节讲述如何通过 Explorer 界面创建数据迁移任务, 从 PI 系统迁移数据到当前 TDengine 集群。

功能概述

PI 系统是一套用于数据收集、查找、分析、传递和可视化的软件产品，可以作为管理实时数据和事件的企业级系统的基础架构。taosX 可以 PI 连接器插件从 PI 系统中提取实时数据或历史数据。

从数据的实时性角度来看 PI 数据源任务分为两类：实时任务和回填任务。在任务类型下拉列表两类任务分别对应名称： PI 和 PI backfill。

从数据模型角度来看， PI 数据源任务分为单列模型任务和多列模型任务：

单列模型任务将一个 PI Point 映射为 TDengine 一张表
多列模型任务将一个 PI AF 元素映射为一张表

从连接的数据源类型来讲，PI 数据源任务又分为 Archive Server 数据源和 AF Server 数据源。对于 Archive Server 数据源，只能使用单列模型。对于 AF Server 数据源，既可以选择单列模型，又可以选择多列模型。

用户通过一个 CSV 文件配置从 PI 到 TDengine 的数据映射规则，这个 CSV 文件称为模型配置文件：

对于使用 AF Server 单列模型的任务，taosX 会自动识别元素的哪些属性是引用 PI Point 的数据，并把一个 PI Point 属性对应到一张表。
对于使用 AF Server 的多列模型任务，一个元素对应一张表。taosX 默认会把 PI Point 属性映射到 TDengine Metric 列，把其它属性映射到 TDengine TAG 列。

创建任务

新增数据源

在数据写入页面中，点击 +新增数据源 按钮，进入新增数据源页面。

基本配置

在名称中输入任务名称，如：“test”；

在类型下拉列表中选择 PI 或 PI backfill。

如果 taosX 服务运行在 PI 系统所在或可直连的服务器上（依赖 PI AF SDK），代理是不必须的，否则，需要配置代理：在下拉框中选择指定的代理，也可以先点击右侧的 +创建新的代理 按钮创建一个新的代理，跟随提示进行代理的配置。即：taosX 或其代理需要部署在可直接连接 PI 系统的主机上。

在 目标数据库 下拉列表中选择一个目标数据库，也可以先点击右侧的 +创建数据库 按钮创建一个新的数据库。

连接配置

PI 连接器支持两种连接方式：

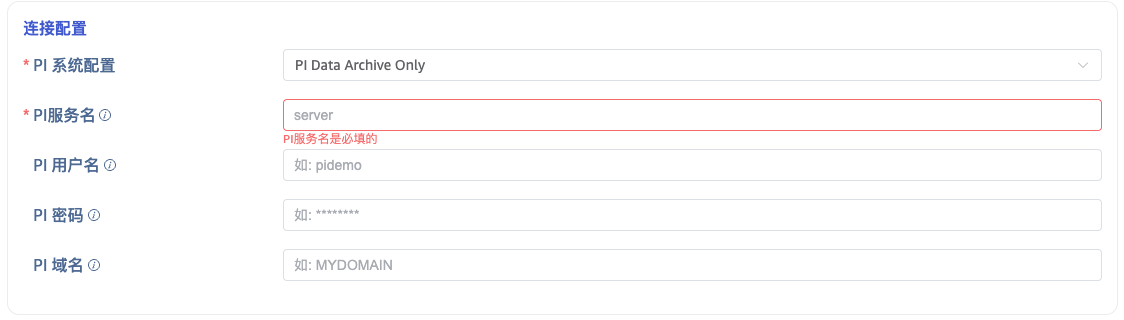

PI Data Archive Only: 不使用 AF 模式。此模式下直接填写 PI 服务名（服务器地址，通常使用主机名）。

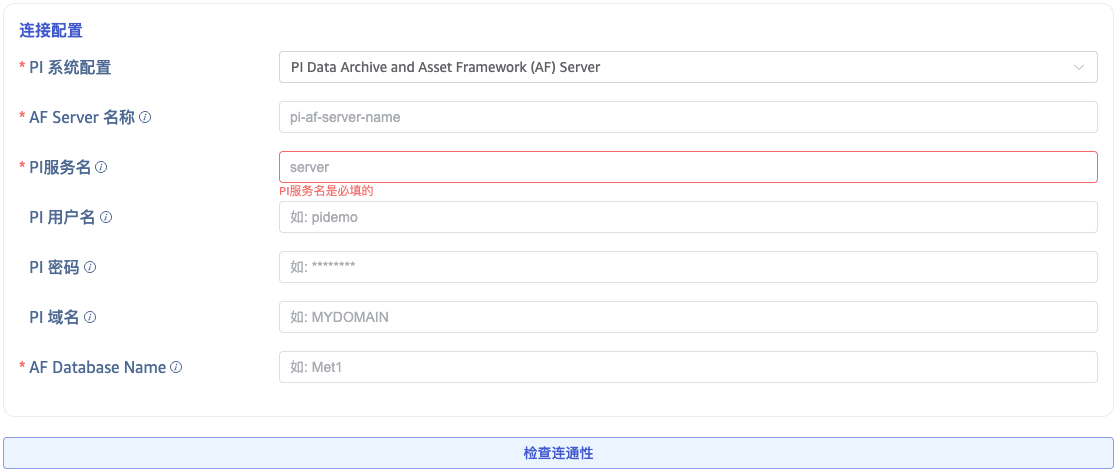

PI Data Archive and Asset Framework (AF) Server: 使用 AF SDK。此模式下除配置服务名外，还需要配置PI 系统(AF Server) 名称 (hostname) 和 AF 数据库名。

点击 连通性检查 按钮，检查数据源是否可用。

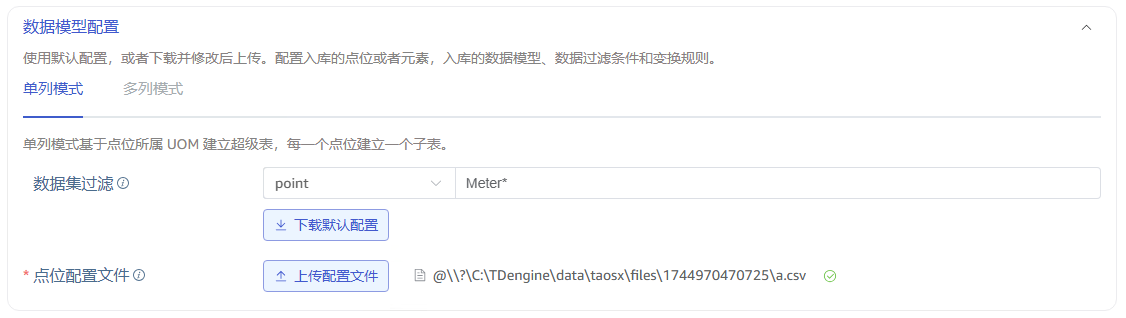

数据模型配置

这一部分有两个 Tab，分别对应单列模型的配置和多列模型的配置。如果你是第一次配置，无论选择单列模型还是多列模型，请务必点击“下载默认配置”按钮。这个操作会触发生成默认的模型配置文件，同时也会把模型配置文件下载到本地，你可以查看或编辑。编辑后还可以再上传，来覆盖默认的配置。

如果你想同步所有点位或所有模板的元素，那么用默认的配置就好了。如果你想要过滤特定命名模式的点位或元素模板，那么需要先填写过滤条件再点击“下载默认配置”。

多列模型配置文件

下面是一个多列模型配置文件的示例。这个配置文件包含两个超级表的配置：一个是 metertemplate 表，它的数据来自模板 MeterTemplate 的元素；另一个是 farm 表，它的数据来自 Farm 模板的元素。

SuperTable,metertemplate
SubTable,${element_name}_${element_id}
Template,MeterTemplate
Filter,
ts,KEY,TIMESTAMP,$ts
voltage,COLUMN,DOUBLE,$voltage
voltage_status,COLUMN,INT,$voltage_status
current,COLUMN,DOUBLE,$current
current_status,COLUMN,INT,$current_status
element_id,TAG,VARCHAR(100),$element_id
element_name,TAG,VARCHAR(100),$element_name
path,TAG,VARCHAR(100),$path
categories,TAG,VARCHAR(100),$categories

SuperTable,farm
SubTable,${element_name}_${element_id}
Template,Farm
Filter,
ts,KEY,TIMESTAMP,$ts
wind_speed,COLUMN,FLOAT,$wind_speed
wind_speed_status,COLUMN,INT,$wind_speed_status
power_production,COLUMN,FLOAT,$power_production
power_production_status,COLUMN,INT,$power_production_status
lost_power,COLUMN,FLOAT,$lost_power
lost_power_status,COLUMN,INT,$lost_power_status
farm_lifetime_production__weekly_,COLUMN,FLOAT,$farm_lifetime_production__weekly_
farm_lifetime_production__weekly__status,COLUMN,INT,$farm_lifetime_production__weekly__status
farm_lifetime_production__hourly_,COLUMN,FLOAT,$farm_lifetime_production__hourly_
farm_lifetime_production__hourly__status,COLUMN,INT,$farm_lifetime_production__hourly__status
element_id,TAG,VARCHAR(100),$element_id
element_name,TAG,VARCHAR(100),$element_name
path,TAG,VARCHAR(100),$path
categories,TAG,VARCHAR(100),$categories

多列模型配置文件由一个或多个超级表的定义组成。每个超级表的配置都包括：

超级表和模板的对应关系
属性和 TDengine Metric 列的对应关系
属性和 TDengine TAG 列的对应关系
源数据过滤条件
对于每一列，无论是 Metrics 列还是 TAG 列，都可以配置一个映射规则，详见零代码第三方数据接入“数据提取、过滤和转换”部分

单列模型配置文件

下面是一个单列模型配置文件的示例。

SuperTable,volt_float32
SubTable,${point_name}
Filter,
ts,KEY,TIMESTAMP,$ts
value,COLUMN,FLOAT,$value
status,COLUMN,INT,$status
path,TAG,VARCHAR(200),$path
point_name,TAG,VARCHAR(100),$point_name
ptclassname,TAG,VARCHAR(100),$ptclassname
sourcetag,TAG,VARCHAR(100),$sourcetag
tag,TAG,VARCHAR(100),$tag
descriptor,TAG,VARCHAR(100),$descriptor
exdesc,TAG,VARCHAR(100),$exdesc
engunits,TAG,VARCHAR(100),$engunits
pointsource,TAG,VARCHAR(100),$pointsource
step,TAG,VARCHAR(100),$step
future,TAG,VARCHAR(100),$future
element_paths,TAG,VARCHAR(512),`$element_paths.replace("\\", ".")`

SuperTable,milliampere_float32
SubTable,${point_name}
Filter,
ts,KEY,TIMESTAMP,$ts
value,COLUMN,FLOAT,$value
status,COLUMN,INT,$status
path,TAG,VARCHAR(200),$path
point_name,TAG,VARCHAR(100),$point_name
ptclassname,TAG,VARCHAR(100),$ptclassname
sourcetag,TAG,VARCHAR(100),$sourcetag
tag,TAG,VARCHAR(100),$tag
descriptor,TAG,VARCHAR(100),$descriptor
exdesc,TAG,VARCHAR(100),$exdesc
engunits,TAG,VARCHAR(100),$engunits
pointsource,TAG,VARCHAR(100),$pointsource
step,TAG,VARCHAR(100),$step
future,TAG,VARCHAR(100),$future
element_paths,TAG,VARCHAR(512),`$element_paths.replace("\\", ".")`

Meter_1000004_Voltage,POINT,volt_float32
Meter_1000004_Current,POINT,milliampere_float32
Meter_1000001_Voltage,POINT,volt_float32
Meter_1000001_Current,POINT,milliampere_float32
Meter_1000474_Voltage,POINT,volt_float32
Meter_1000474_Current,POINT,milliampere_float32

单列模型配置文件分为两个部分，第一部分通多列模型配置文件，由若干个超级表的定义组成。第二部分是点位列表，这一部分配置了点位和超级表的映射关系。默认生成的配置把 UOM 相同且数据类型相同的点映射到同一个超级表。

Backfill 配置

对于 PI 任务，可配置“重启补偿时间”，如果任务意外中断，重启时配置这个参数非常有用，它会让 taosX 自动回填一段时间的数据。
对于 PI backfill 任务，必须配置 backfill 的开始和结束时间。

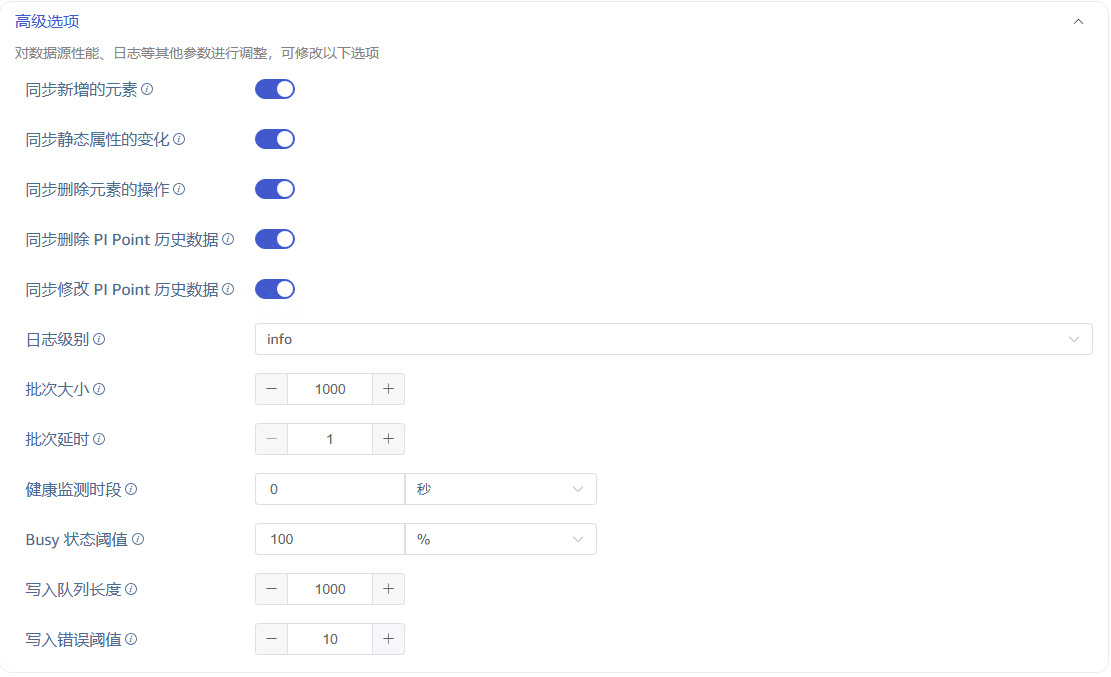

高级选项

对于不同的任务类型高级选项部分有所不同。通用的高级选项有：

连接器日志级别
连接器查询和发送数据的批次大小
单次读取最大延迟

对于多列模型的实时任务，还有以下开关选项：

是否同步新增的元素。如果打开，则 PI 连接器会监听模板下新增的元素，无需重启任务，即可自动同步新增元素的数据。
是否同步静态属性的变化。如果打开，PI 连接器会同步所有静态属性（非 PI Point 属性）的变化。也就是说如果在 PI AF Server 一个元素的静态属性值做了修改，那么 TDengine 表相应 TAG 的值也会修改。
是否同步删除元素的操作。如果打开，则 PI 连接器会监听配置的模板下删除元素的事件，并同步删除 TDengine 对应子表。
是否同步删除历史数据。如果打开，则对于某个元素的时序数据，如果在 PI 中某个时间的数据被删除了，TDengine 对应时间对应列的数据会被置空。
是否同步修改历史数据。如果打开，则对于某个元素的时序数据，如果在 PI 中历史数据被修改了，TDengine 对应时间的数据也会更新。
