与 Perspective 集成

概述

Perspective 是一款开源且强大的数据可视化库，由 Prospective.co 开发，运用 WebAssembly 和 Web Workers 技术，在 Web 应用中实现交互式实时数据分析，能在浏览器端提供高性能可视化能力。借助它，开发者可构建实时更新的仪表盘、图表等，用户能轻松与数据交互，按需求筛选、排序及挖掘数据。其灵活性高，适配多种数据格式与业务场景；速度快，处理大规模数据也能保障交互流畅；易用性佳，新手和专业开发者都能快速搭建可视化界面。

在数据连接方面，Perspective 通过 TDengine 的 Python 连接器，完美支持 TDengine 数据源，可高效获取其中海量时序数据等各类数据，并提供展示复杂图表、深度统计分析和趋势预测等实时功能，助力用户洞察数据价值，为决策提供有力支持，是构建对实时数据可视化和分析要求高的应用的理想选择。

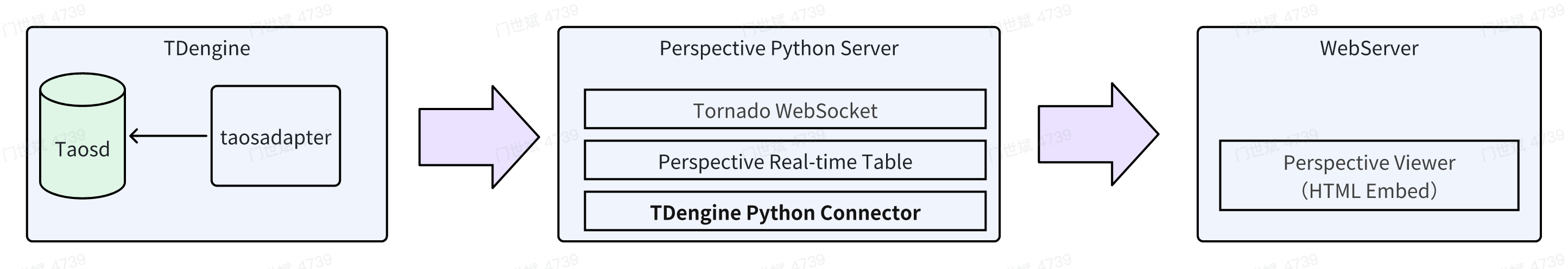

perspective-architecture

Perspective 可以通过 TDengine 的 Node.js 或 Python 连接器读取数据。以下分别介绍两种集成方式。

使用 Node.js 连接 Perspective

前置条件

TDengine 和 taosAdapter 已安装并正常运行。
已安装 Node.js。
已安装 TDengine Node.js 连接器。
已安装 Perspective，具体说明参见 Perspective 文档中的 JavaScript 指南。

创建 Perspective 服务

导入 Perspective 和 TDengine Node.js 连接器：

import perspective from "@finos/perspective";
import * as taos from "@tdengine/websocket";

配置 TDengine 和 Perspective：

const TAOS_CONNECTION_URL = "<taosadapter-url>";
const TAOS_USER = "<tdengine-username>";
const TAOS_PASSWORD = "<tdengine-password>";
const TAOS_DATABASE = "<tdengine-database>";
const TAOS_TABLENAME = "<tdengine-table>";

const PRSP_TABLE_NAME = TAOS_TABLENAME;
const PRSP_TABLE_LIMIT = <perspective-row-limit>;
const PRSP_TABLE_REFRESH_INTERVAL = <perspective-refresh-interval>;

TAOS_CONNECTION_URL 是包含 taosAdapter 地址和端口的 WebSocket URL，例如 ws://localhost:6041。刷新间隔的单位为毫秒。

建立 TDengine 连接：

async function createConnection() {
    const config = new taos.WSConfig(TAOS_CONNECTION_URL);
    config.setUser(TAOS_USER);
    config.setPwd(TAOS_PASSWORD);
    return taos.sqlConnect(config);
}

查询 TDengine 表，并将时间戳转换为 Node.js Date 对象：

async function queryData(conn) {
    const sql = `
        SELECT ts, current, voltage, phase, location, groupid
        FROM ${TAOS_DATABASE}.${TAOS_TABLENAME}
        ORDER BY ts DESC
        LIMIT ${PRSP_TABLE_LIMIT}
    `;
    const rows = await conn.query(sql);
    const data = [];
    while (await rows.next()) {
        const row = rows.getData();
        data.push({
            ts: new Date(Number(row[0])),
            current: row[1],
            voltage: row[2],
            phase: row[3],
            location: row[4],
            groupid: row[5],
        });
    }
    return data;
}

创建 Perspective 表。各字段类型需要与查询结果匹配，类型映射参见 Node.js 连接器数据类型映射。

async function createPerspectiveTable() {
    const schema = {
        ts: "datetime",
        current: "float",
        voltage: "int",
        phase: "float",
        location: "string",
        groupid: "int",
    };
    return perspective.table(schema, {
        name: PRSP_TABLE_NAME,
        limit: PRSP_TABLE_LIMIT,
        format: "json",
    });
}

启动 Perspective WebSocket 服务并定期更新表：

async function main() {
    const conn = await createConnection();
    new perspective.WebSocketServer({ port: 8080 });
    const table = await createPerspectiveTable();

    setInterval(async () => {
        try {
            await table.update(await queryData(conn));
        } catch (err) {
            console.error(`更新 Perspective 表失败：${err.message}`);
        }
    }, PRSP_TABLE_REFRESH_INTERVAL);
}

main();

Perspective WebSocket 端点为 ws://localhost:8080/websocket。

创建 Perspective Viewer

在 HTML 页面中加载 perspective-viewer，连接 WebSocket 服务并打开 Perspective 表：

<perspective-viewer id="viewer" theme="Pro Dark"></perspective-viewer>

<script type="module">
    import "https://cdn.jsdelivr.net/npm/@finos/perspective-viewer@3.4.3/dist/cdn/perspective-viewer.js";
    import "https://cdn.jsdelivr.net/npm/@finos/perspective-viewer-datagrid@3.4.3/dist/cdn/perspective-viewer-datagrid.js";
    import "https://cdn.jsdelivr.net/npm/@finos/perspective-viewer-d3fc@3.4.3/dist/cdn/perspective-viewer-d3fc.js";
    import perspective from "https://cdn.jsdelivr.net/npm/@finos/perspective@3.4.3/dist/cdn/perspective.js";

    const websocket = await perspective.websocket("ws://localhost:8080/websocket");
    const table = await websocket.open_table("meters");
    document.getElementById("viewer").load(table);
</script>

将该 HTML 文件托管在 Web 服务器上后，即可使用 Perspective 的可视化功能。配置选项参见 <perspective-viewer> 文档。

Node.js 演示

可以使用 Perspective 官方示例快速搭建演示环境：

git clone https://github.com/ProspectiveCo/perspective-examples
cd perspective-examples/examples/tdengine/node
./docker.sh
npm install

随后分别运行数据生成程序、Perspective 服务和前端：

node src/producer.js
node src/server.js
npm run dev

在浏览器中打开 Vite 输出的地址，默认地址为 http://localhost:3000。

使用 Python 连接 Perspective

前置条件

在 Linux 系统中进行如下安装操作：

TDengine 服务已部署并正常运行（企业及社区版均可）。
taosAdapter 能够正常运行，详细参考 taosAdapter 使用手册。
Python 3.10 及以上版本已安装 (如未安装，可参考 Python 安装)。
下载或克隆 perspective-connect-demo 项目，进入项目根目录后运行“install.sh”脚本，以便在本地下载并安装 TDengine 客户端库以及相关的依赖项。

可视化数据

第 1 步，运行 perspective-connect-demo 项目根目录中的“run.sh”脚本，以此启动 Perspective 服务。该服务会每隔 300 毫秒从 TDengine 数据库中获取一次数据，并将数据以流的形式传输至基于 Web 的 Perspective Viewer 。

sh run.sh

第 2 步，启动一个静态 Web 服务，随后在浏览器中访问 prsp-viewer.html 资源，便能展示可视化数据。

python -m http.server 8081

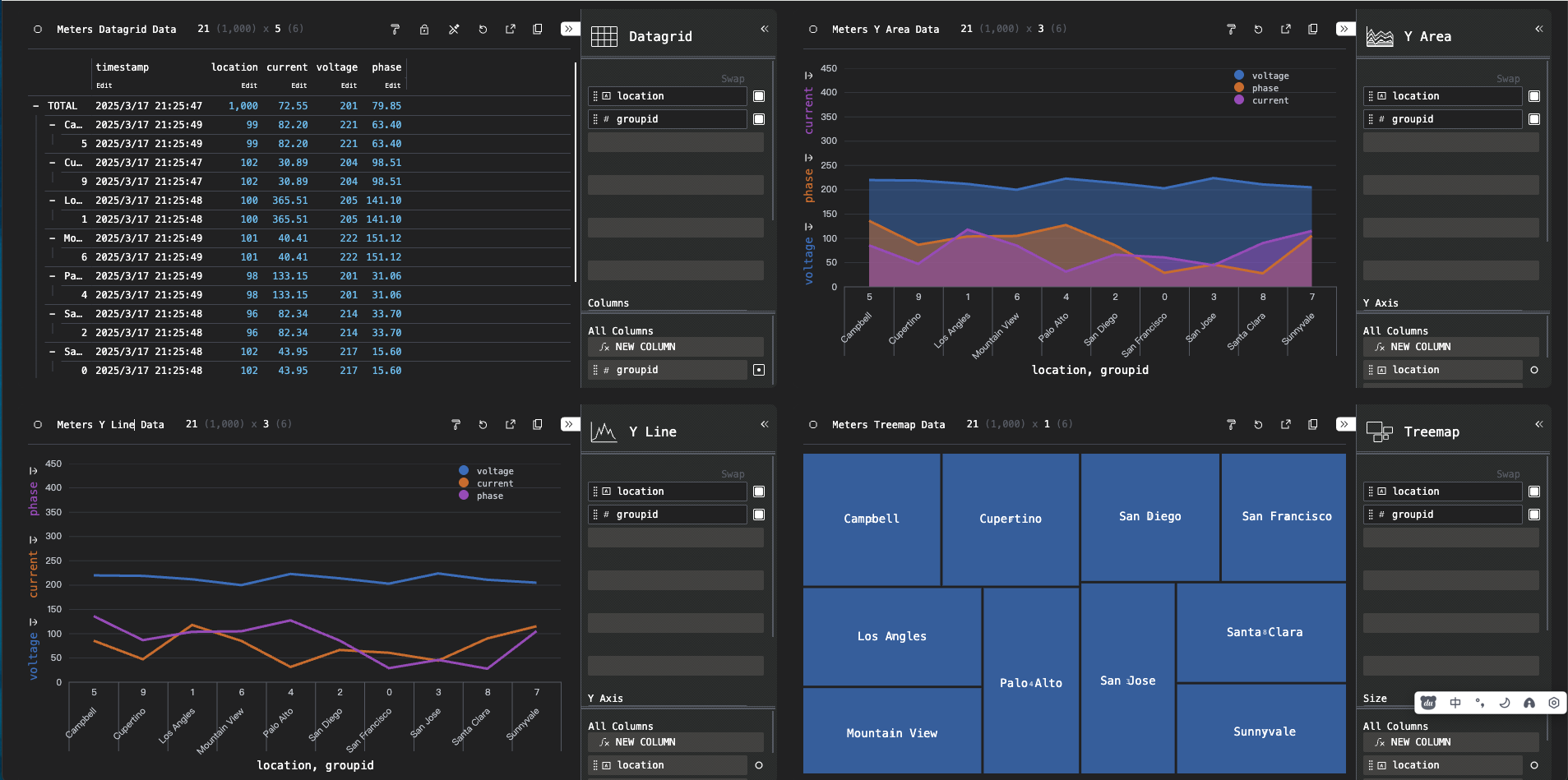

通过浏览器访问该 Web 页面后所呈现出的效果如下图所示：

perspective-viewer

使用说明

写入数据

perspective-connect-demo 项目根目录中的 producer.py 脚本，借助 TDengine Python 连接器，可定期向 TDengine 数据库插入数据。此脚本会生成随机数据并将其插入数据库，以此模拟实时数据的写入过程。具体执行步骤如下：

建立与 TDengine 的连接。
创建 power 数据库和 meters 表。
每隔 300 毫秒生成一次随机数据，并写入 TDengine 数据库中。

Python 连接器详细写入说明可参见 Python 参数绑定。

加载数据

perspective-connect-demo 项目根目录中的 perspective_server.py 脚本会启动一个 Perspective 服务器，该服务器会从 TDengine 读取数据，并通过 Tornado WebSocket 将数据流式传输到一个 Perspective 表中。

启动一个 Perspective 服务器
建立与 TDengine 的连接。
创建一个 Perspective 表 (表结构需要与 TDengine 数据库中表的类型保持匹配)。
调用 Tornado.PeriodicCallback 函数来启动定时任务，进而实现对 Perspective 表数据的更新，示例代码如下：

def perspective_thread(perspective_server: perspective.Server, tdengine_conn: taosws.Connection):
    """
    Create a new Perspective table and update it with new data every 50ms
    """
    # create a new Perspective table
    client = perspective_server.new_local_client()
    schema = {
        "timestamp": datetime,
        "location": str,
        "groupid": int,
        "current": float,
        "voltage": int,
        "phase": float,
    }
    # define the table schema
    table = client.table(
        schema,
        limit=1000,                     # maximum number of rows in the table
        name=PERSPECTIVE_TABLE_NAME,    # table name. Use this with perspective-viewer on the client side
    )
    logger.info("Created new Perspective table")

    # update with new data
    def updater():
        data = read_tdengine(tdengine_conn)
        table.update(data)
        logger.debug(f"Updated Perspective table: {len(data)} rows")

    logger.info(f"Starting tornado ioloop update loop every {PERSPECTIVE_REFRESH_RATE} milliseconds")
    # start the periodic callback to update the table data
    callback = tornado.ioloop.PeriodicCallback(callback=updater, callback_time=PERSPECTIVE_REFRESH_RATE)
    callback.start()

查看源码

HTML 页面配置

perspective-connect-demo 项目根目录中的 prsp-viewer.html文件将 Perspective Viewer 嵌入到 HTML 页面中。它通过 WebSocket 连接到 Perspective 服务器，并根据图表配置显示实时数据。

配置展示的图表以及数据分析的规则。
与 Perspective 服务器建立 Websocket 连接。
引入 Perspective 库，通过 WebSocket 连接到 Perspective 服务器，加载 meters_values 表来展示动态数据。

<script type="module">
    // import the Perspective library
    import perspective from "https://unpkg.com/@finos/perspective@3.1.3/dist/cdn/perspective.js";

    document.addEventListener("DOMContentLoaded", async function () {
        // an asynchronous function for loading the view
        async function load_viewer(viewerId, config) {
            try {
                const table_name = "meters_values";
                const viewer = document.getElementById(viewerId);
                // connect WebSocket server
                const websocket = await perspective.websocket("ws://localhost:8085/websocket");
                // open server table
                const server_table = await websocket.open_table(table_name);
                // load the table into the view
                await viewer.load(server_table);
                // use view configuration
                await viewer.restore(config);
            } catch (error) {
                console.error('发生错误：', error);
            }
        }

        // configuration of the view
        const config1 = {
            "version": "3.3.1",          // Perspective library version (compatibility identifier)
            "plugin": "Datagrid",        // View mode: Datagrid (table) or D3FC (chart)
            "plugin_config": {           // Plugin-specific configuration
                "columns": {
                    "current": {
                        "width": 150       // Column width in pixels
                    }
                },
                "edit_mode": "READ_ONLY",  // Edit mode: READ_ONLY (immutable) or EDIT (editable)
                "scroll_lock": false       // Whether to lock scroll position
            },
            "columns_config": {},        // Custom column configurations (colors, formatting, etc.)
            "settings": true,            // Whether to show settings panel (true/false)
            "theme": "Power Meters",     // Custom theme name (must be pre-defined)
            "title": "Meters list data", // View title
            "group_by": ["location", "groupid"], // Row grouping fields (equivalent to `row_pivots`)
            "split_by": [],              // Column grouping fields (equivalent to `column_pivots`)
            "columns": [                 // Columns to display (in order)
                "timestamp",
                "location",
                "current",
                "voltage",
                "phase"
            ],
            "filter": [],                // Filter conditions (triplet format array)
            "sort": [],                  // Sorting rules (format: [field, direction])
            "expressions": {},           // Custom expressions (e.g., calculated columns)
            "aggregates": {              // Aggregation function configuration
                "timestamp": "last",       // Aggregation: last (takes the latest value)
                "voltage": "last",         // Aggregation: last
                "phase": "last",           // Aggregation: last
                "current": "last"          // Aggregation: last
            }
        };

        // load the first view
        await load_viewer("prsp-viewer-1", config1);
    });
</script>

<!-- define the HTML Structure of the Dashboard -->
<div id="dashboard">
    <div class="viewer-container">
        <perspective-viewer id="prsp-viewer-1" theme="Pro Dark"></perspective-viewer>
    </div>
</div>

查看源码
