OPC UA 告警与事件

本文讲述如何通过 Explorer 创建 OPC UA 数据接入任务，把 OPC UA Server 上的告警与事件采集写入 TDengine TSDB。

备注

基础的任务创建流程（数据源、连接、认证）与普通点位采集一致，请先阅读 OPC UA。本文只描述 A&E 采集特有的部分。

功能简介

工业现场 OPC UA Server 上除了普通数据点位（Value）外，还会以事件的形式对外推送告警与通知。TDengine 的 OPC UA 接入支持两种采集模式：

采集模式	监视对象	适用数据
点位采集（Value）	节点的属性值	温度、压力、液位等过程量
告警与事件采集（A&E）	Server 推送的事件通知	告警、状态切换、操作日志等

A&E 采集通过 OPC UA 标准的 Subscription + MonitoredItem + EventFilter 机制订阅 Server 推送的事件，并把每一次状态变化逐行写入 TDengine，完整还原告警生命周期。

相较用点位订阅"模拟"告警，原生 A&E 采集有两个显著优势：

高效：一条订阅即可接收 Server 上某类全部告警；用点位模拟则需要为每个告警字段建一行订阅（典型场景上百告警 × 数十字段 = 上万行订阅）。
语义完整：原生拿到 EventId、状态切换时间点、严重度变化、操作员（ClientUserId）等关键语义，能还原 Active → Ack → Inactive → Confirm 的完整过程。

两种数据形态

OPC UA 事件分为两类，采集与建表规则不同：

Alarm（告警）：带生命周期的状态对象，如液位越限、设备跳闸。同一告警实例反复触发，每次状态切换推送一条事件。
Event（普通事件）：一次性、无状态的瞬时通知，如开门、系统启停、审计事件。每条事件彼此独立。

适用场景

纯告警采集：把产线告警（液位 / 压力 / 跳闸等）原生采集入库，逐条还原生命周期。
Value + A&E 混采：同一 Server 上，点位任务采过程量、A&E 任务采告警，两者按 device_id 关联，供数据中台统一分析。
多 Server 汇聚：多台 Server 的同类告警汇入同一超级表，靠 server_endpoint 区分来源。
按需过滤降噪：只订阅关心的告警子类 + 指定产线的事件源 + 最小严重度，过滤在 Server 端完成。

前置条件

使用 A&E 采集前，目标 OPC UA Server 须满足：

仅支持 OPC UA：不支持基于 DCOM 的 OPC Classic AE。若现场仅有 Classic AE，需先部署 UA Wrapper（如 GE / KEPServerEX）将其暴露为 OPC UA，再由 taosX 采集。
Server 须实现 "A & C - Standard" Profile，且 Server 节点（i=2253）的 EventNotifier 属性 ≠ 0，否则无法订阅事件。
网络可达：taosX 主机能直连 Server 的 OPC UA endpoint（默认 4840）。
最小权限：采集账号只需 Subscribe（或只读）权限，无需方法调用权限。

若 Server 不满足条件，Explorer 会在进入「告警与事件」配置时提示不可用，此时请回退普通点位采集或先部署 Wrapper。

配置步骤

按 OPC UA 完成数据源、连接配置、认证方式的前 4 步后，进入「点位集」配置。

OPC UA 任务的点位集提供三种互斥模式，通过 tab 切换：

选择数据点位（默认，普通点位采集）
上传 CSV 配置文件（普通点位采集）
告警与事件（A&E 采集，本节内容）

选择「告警与事件」tab，进入 A&E 采集配置。该模式下可配置事件类型、事件源过滤、最小严重度三项过滤条件，并可生成配置规则预览。

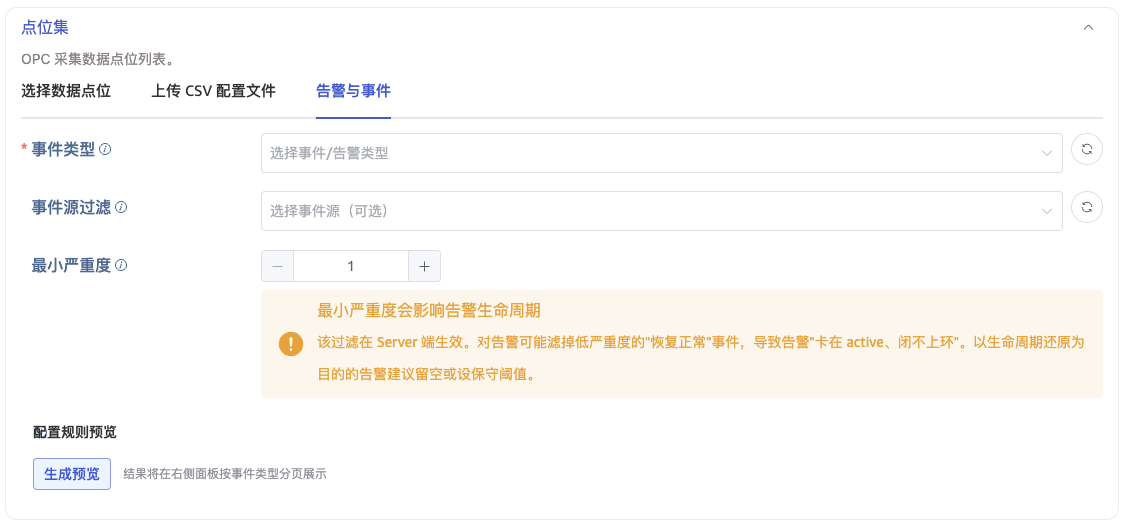

告警与事件采集配置

1. 选择事件类型（必选）

点击「事件类型」，Explorer 会向 Server 发起浏览，从 BaseEventType(i=2041) 沿 HasSubtype 递归构建事件类型继承树，以树形结构展示供多选。

每个类型节点显示其 NodeId、BrowseName，以及该类型自带 + 继承的字段列表。
选中一个类型即自动包含其所有子类（对应 EventFilter 的 OfType）。
类型树默认走缓存（界面秒开）；如需强制重新浏览，点击右上角「刷新（不使用缓存）」。
降级：若 Server 不暴露完整类型树，Explorer 回退到内置的标准 OPC UA 事件类型目录（命名空间 0 内的固定 NodeId + 标准字段集），此时仅厂商自定义类型无法被发现。

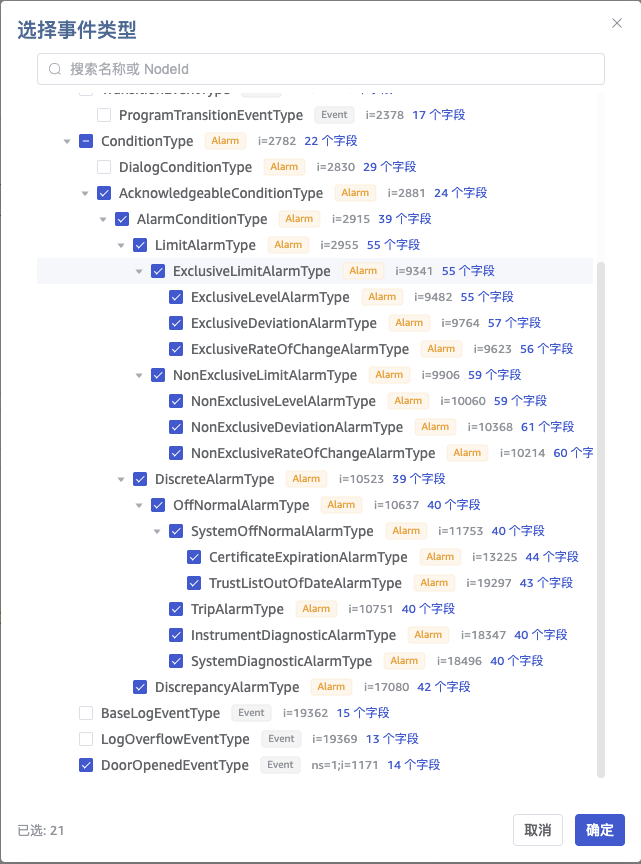

事件类型树

提示

事件类型树变化频率极低，默认缓存即可。仅当 Endpoint、安全策略、账号变化，或上次浏览报错时，缓存才会自动失效。

2. 事件源过滤（可选）

「事件源过滤」与事件类型相互独立，取自实例空间：从 Server 节点 (i=2253) 沿 HasNotifier / HasEventSource 展开"通知者 / 事件源"层级，同样以树形展示、支持多选和关键字搜索。

叶子节点 = 真正的事件源：勾选后仅采集这些源（SourceNode）发出的事件。
枝干节点 = Area（区域）：仅作分组，勾选它等价于选中其下全部叶子源。
工业现场源可能成百上千，可用搜索框按名称或 NodeId 过滤。
不选 = 不过滤，采集所有源（默认）。

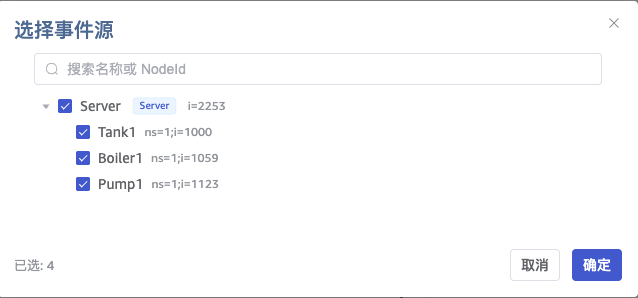

事件源树

备注

若 Server 未建立通知者 / 事件源层级，事件源树为空。此时可手工输入 SourceNode 的 NodeId 后回车添加，或留空以采集所有源。

3. 最小严重度（可选）

「最小严重度」是一个数值输入框，取值 1–1000，对应 EventFilter 的 Severity ≥ 该值。留空 = 不过滤（采集全部严重度）。

注意

最小严重度过滤在 Server 端生效。对告警启用该过滤可能产生副作用：当某告警"恢复正常"事件的严重度降到阈值以下时，会被 Server 一并滤掉，导致该告警在库中"卡在 active、闭不上环"。

以还原告警生命周期为目的的订阅：建议留空或设置很保守的阈值。
仅采集Event：可放心使用，普通事件无生命周期，过滤低严重度无副作用。

4. 配置规则预览

正式提交前，点击「配置规则预览」区域的「生成预览」按钮，Explorer 会调用后端接口对当前配置做静态推导，在右侧面板展示采集后将得到的结果：

命中的全部事件类型：含被子类隐式选中的类型。
每个命中类型将建的超级表名 + 完整列结构：包括列名、是否为复合主键、TDengine 类型、是否为 TAG、来源属性等。
生效过滤条件：以可读形式回显 EventFilter 的 WhereClause。

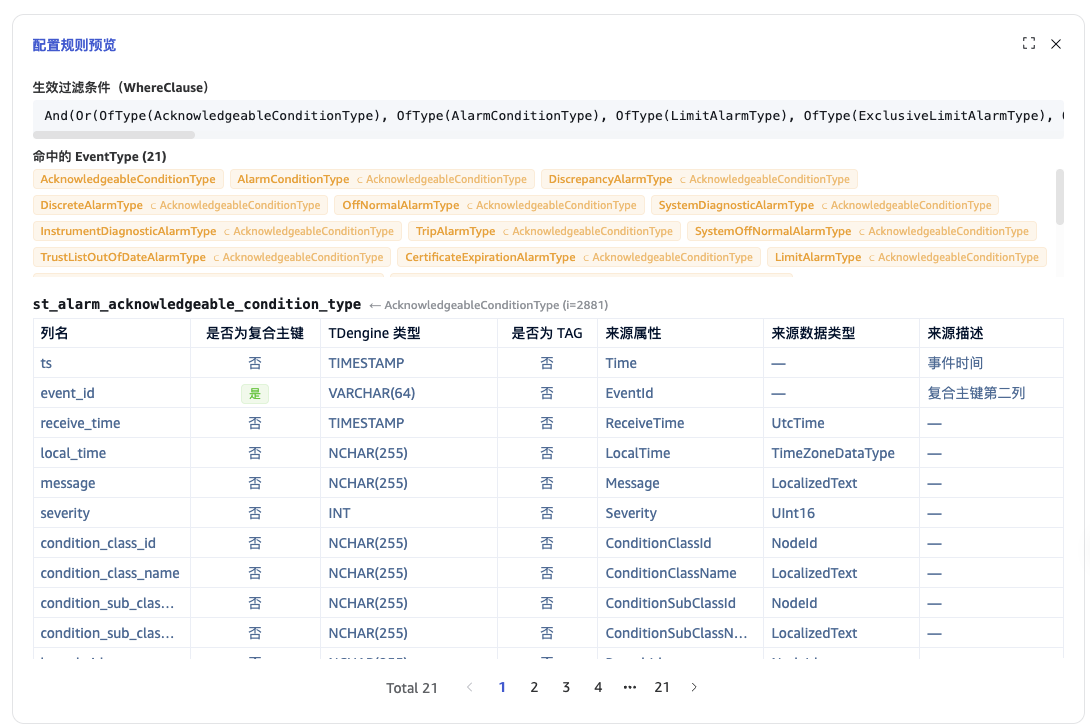

配置规则预览

预览是静态推导：只读取类型字段并按建表规则推导，不会建立订阅、不会写入 TDengine。它与任务运行时实际建表复用同一套规则，因此预览所见即实际所建。

提示

只要选择了至少一个事件类型，预览必然非空且确定，不依赖"窗口内是否恰好有告警发生"。建议提交前务必预览，确认将建的表结构与过滤条件符合预期。

预览无法验证：事件源是否真的会发事件、字段的真实取值、Server 是否接受该 EventFilter——这些只能等任务运行后观察。

5. 采集模式

选择「告警与事件」tab 后，「采集配置」中的采集模式会自动锁定为 event 且不可修改；普通点位采集对应的 observe / subscribe 模式仅在「选择数据点位」或「上传 CSV 配置文件」tab 下可用。因此你无需手动选择采集模式——切换 tab 即可。

配置完成后点击「提交」，即创建 A&E 采集任务。

数据入库规则

taosX 依据订阅到的事件自动建表并写入，规则如下。了解这些规则有助于后续查询。

超级表与子表

一个事件类型对应一张超级表，避免不同子类字段差异导致大量空列。
- 告警类型超级表名形如 st_alarm_<类型>，普通事件类型形如 st_evt_<类型>。
- 类型名由 BrowseName 转为下划线小写，并去除 _alarm_type / _event_type 后缀。例如 ExclusiveLimitAlarmType → st_alarm_exclusive_limit；DoorOpenedEventType → st_evt_door_opened。

子表维度按数据形态区分：

数据形态	子表维度	一行 =	说明
Alarm（告警）	`ConditionId`（一个告警点一张子表）	一次状态切换	子表累积该告警点历史上所有次告警，与点位子表同构
Event（普通事件）	`SourceNode`（一个事件源一张子表）	一次独立事件	每条事件独立成行

子表命名用语义稳定字段拼接，保证同一告警点 / 事件源永远落到同一张子表：{超级表名}_{SourceNode}[_{ConditionName}]（告警含 ConditionName，普通事件不含）。NodeId 中的非字母数字字符（如 =、;、/）会被替换为 _，例如 ns=2;s=Tank1 → ns_2_s_Tank1。子表名过长时会被自动截断并加哈希后缀以保证唯一。

备注

告警子表是"长时间序列"而非"几行"。ConditionId 在 Server 运行期内固定，一次告警生命周期（约几行）只是子表里的一段——子表累积的是该告警点历史上所有次告警。这与点位子表完全同构：点位子表 = 一个测点的值序列，告警子表 = 一个告警点的状态切换序列。

字段类型映射

列由 EventFilter 的 SelectClauses 决定（默认采集所选类型的全部继承字段）。OPC UA 类型到 TDengine 类型的映射如下：

OPC UA 类型	TDengine 类型
Boolean	BOOL
SByte / Byte / Int16 / UInt16 / Int32	INT
UInt32 / Int64 / UInt64	BIGINT
Float	FLOAT
Double / Duration	DOUBLE
DateTime / UtcTime	TIMESTAMP
ByteString	VARBINARY(255)
StatusCode	INT
String / LocalizedText / NodeId / ExpandedNodeId / QualifiedName	NCHAR(255)
结构体 / 其他未知类型	NCHAR(255)

备注

EventId 虽然是 ByteString，但因用作复合主键的第二列（TDengine 复合主键仅支持整型 / VARCHAR），会例外地存为 VARCHAR(64) 的十六进制字符串，是上表的唯一例外。

状态机字段拆列（仅告警）

告警的 ActiveState / AckedState / ConfirmedState / EnabledState 等状态机字段会拆成两列：

xxx_id（BOOL）：状态布尔值
xxx_text（NCHAR）：可读文本

例如 ActiveState → active_state_id + active_state_text。这样既能用布尔值做高效过滤，又能保留可读的状态文本。

复合主键与去重

每张子表使用复合主键 (ts, event_id)：

ts：事件时间（第一主键）。
event_id：单条事件通知的唯一标识（第二主键，VARCHAR(64)）。

冷启动或断线重连后，taosX 会调用 OPC UA 标准方法 ConditionRefresh(i=3875) 让 Server 重发当前活跃告警快照。重发事件携带与原事件相同的 EventId 与 Time，重复写入时由复合主键自动覆盖去重；不同事件即便 Time 相同，因 EventId 不同也会保留为独立行，避免状态切换被覆盖丢失。

TAG 列

每张超级表附带以下 TAG（均为 NCHAR），用于按设备 / 源 / 类型维度查询与关联：

TAG	说明	告警 / 普通
`device_id`	设备标识（从事件反推）	两者皆有
`source_node`	事件源 NodeId	两者皆有
`source_name`	事件源可读名	两者皆有
`event_type`	事件类型 BrowseName	两者皆有
`server_endpoint`	OPC UA Server endpoint	两者皆有
`condition_id`	告警实例 NodeId（运行期固定）	仅告警
`condition_name`	告警实例可读名	仅告警

告警生命周期落行示例

以一个液位互斥限值告警（ExclusiveLimitAlarmType）为例，一次"液位升破上限 → 操作员确认 → 液位回落 → 操作员确认处理完成"的完整生命周期，在子表中落为多行：

ts	event_id	severity	active_state_id	acked_state_id	confirmed_state_id	message
12:00:00.100	0xA1…	900	true	false	false	Level exceeds HighHigh
12:00:04.100	0xA2…	900	true	true	false	Acknowledged by operator01
12:00:09.500	0xA3…	0	false	true	false	Alarm returned to normal
12:00:13.500	0xA4…	0	false	true	true	Confirmed by operator01

备注

A&E 采集把每次状态切换落为新行（追加），而不是更新同一行。操作员经 HMI 做的每次 Ack / Confirm 都会作为新事件推回 taosX 并逐条落库，因此采集到的告警数据比 Server 单一状态更完整。

SQL 示例

以下超级表 / 子表均由 taosX 自动创建，无需手写。给出示例是为了帮助你理解表结构、编写查询。

以液位互斥限值告警为例（代表性列子集，实际列集按所选类型全字段展开）：

-- 超级表 = 事件类型
CREATE STABLE st_alarm_exclusive_limit (
  ts               TIMESTAMP,               -- 事件时间
  event_id         VARCHAR(64) PRIMARY KEY, -- 复合主键第二列
  receive_time     TIMESTAMP,
  message          NCHAR(255),
  severity         INT,
  last_severity    INT,
  quality          INT,
  client_user_id   NCHAR(255),              -- 操作员实名 (审计链)
  branch_id        NCHAR(255),
  -- 状态机字段：拆 _id(BOOL) + _text(NCHAR)
  enabled_state_id  BOOL, enabled_state_text  NCHAR(32),
  active_state_id   BOOL, active_state_text   NCHAR(32),
  acked_state_id    BOOL, acked_state_text    NCHAR(32),
  confirmed_state_id BOOL, confirmed_state_text NCHAR(32),
  high_limit DOUBLE, highhigh_limit DOUBLE, low_limit DOUBLE, lowlow_limit DOUBLE
  -- …其余继承字段按全字段展开
) TAGS (
  device_id NCHAR(255), source_node NCHAR(255), source_name NCHAR(255),
  event_type NCHAR(255), condition_id NCHAR(255), condition_name NCHAR(255),
  server_endpoint NCHAR(255)
);

典型查询：

-- 查某告警点全部历史
SELECT * FROM st_alarm_exclusive_limit
WHERE condition_name = 'Tank1_Level' ORDER BY ts;

-- 查某设备的全部 A&E (靠 TAG 关联，不依赖子表名)
SELECT * FROM st_alarm_exclusive_limit WHERE device_id = 'tank1';

-- 统计某设备今日各严重度告警次数
SELECT severity, COUNT(*) FROM st_alarm_exclusive_limit
WHERE device_id = 'tank1' AND ts >= TODAY
GROUP BY severity;

-- 关联同一设备的 A&E 与普通点位数据：两张超级表按同一 device_id 过滤后 JOIN

运行行为说明

只读旁路（不反向控制）

taosX 在告警生命周期中是被动订阅者，对生产 Server 不做任何写入或反向控制：

不调用 Acknowledge、Confirm、AddComment 等任何告警方法；
不回写任何 OPC UA 点位。

告警的 Ack / Confirm 由操作员通过 HMI / SCADA 完成。这样既确保"不可能影响生产"，也避免代操作员执行动作而破坏 ISA-18.2 / IEC 62682 要求的实名审计链（ClientUserId）。ConditionRefresh 属协议层必需的只读调用，不属于反向控制。

冷启动 / 重连快照

taosX 重启或与 Server 断连重连后，会自动调用 ConditionRefresh 补齐当前活跃告警快照（仅 Condition / Alarm 会被重发，一次性普通事件不受影响），并靠复合主键去重，不产生重复行。该行为由后端固定开启，无需配置。

Schema 平滑演进

当你调整事件过滤导致字段增减时：多出的字段会用 ALTER STABLE ... ADD COLUMN 自动扩展；减少的字段不会删列，缺失时写空值。

约束与限制

仅支持 OPC UA，不支持 OPC Classic AE（DCOM）；后者需先部署 UA Wrapper。
依赖 Server 的 "A & C - Standard" Profile 且 Server 节点 EventNotifier ≠ 0。
自定义高级过滤表达式（直接手写 ContentFilter）、动态样本预览为后续版本，当前不提供。当前过滤项为：事件类型、事件源、最小严重度。
字段选择（SelectClauses）当前默认采集所选类型的全部字段，不支持逐字段勾选。
经 Wrapper 接入的告警，部分字段（如 Message、事件类型细分、ConditionClass、Confirm、Suppression/Shelving 等）可能丢失，落库为空值属预期行为，非缺陷。
Schema 只增不删。

常见问题

现象	可能原因	处理
无法进入或保存「告警与事件」配置，提示不支持事件	Server 未实现 A&C Profile，或 `EventNotifier=0`	确认 Server Profile 与 `i=2253` 的 `EventNotifier` 属性；否则回退普通点位采集或部署 Wrapper
事件类型树为空 / 只有标准类型	Server 不支持沿 `HasSubtype` 浏览类型树	使用内置标准类型目录；厂商自定义类型需手输 NodeId
事件源树为空	Server 未建立 `HasNotifier` / `HasEventSource` 层级	手工输入 SourceNode NodeId，或留空采集所有源
预览有类型，任务运行后收不到数据	所选源从不发事件 / 过滤过严 / 现场无活跃告警	放宽源与严重度过滤；确认现场是否真有告警发生
告警"卡在 active"、没有恢复行	最小严重度过滤把"恢复正常"事件滤掉了	降低或移除最小严重度（尤其对告警）
创建监视项失败 / 过滤被拒	Server 不接受某过滤算子	简化过滤（减少算子 / 源）；查看任务日志中的 Server 状态码
