SparkplugB

本节讲述如何通过 Explorer 界面创建数据写入任务，从 SparkplugB 读取数据写入到当前 TDengine 集群。

功能概述

SparkplugB 是一种开放消息规范，专为工业物联网 (IIoT) 应用设计，基于 MQTT 协议。

TDengine 可以通过 SparkplugB 连接器从 MQTT 代理订阅数据并将其写入 TDengine，以实现实时数据流入库。

创建任务

1. 新增数据源

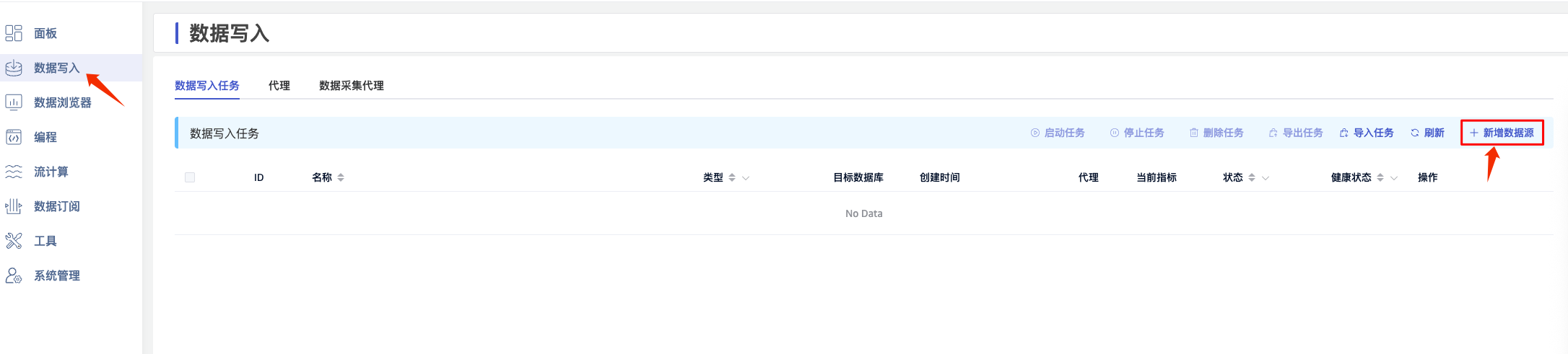

在数据写入页面中，点击 +新增数据源 按钮，进入新增数据源页面。

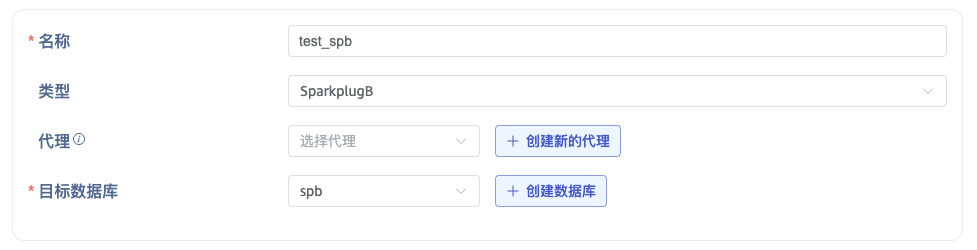

2. 配置基本信息

在名称中输入任务名称，如：“test_spb”；

在类型下拉列表中选择 SparkplugB。

代理是非必填项，如有需要，可以在下拉框中选择指定的代理，也可以先点击右侧的 +创建新的代理 按钮

在 目标数据库 下拉列表中选择一个目标数据库，也可以先点击右侧的 +创建数据库 按钮

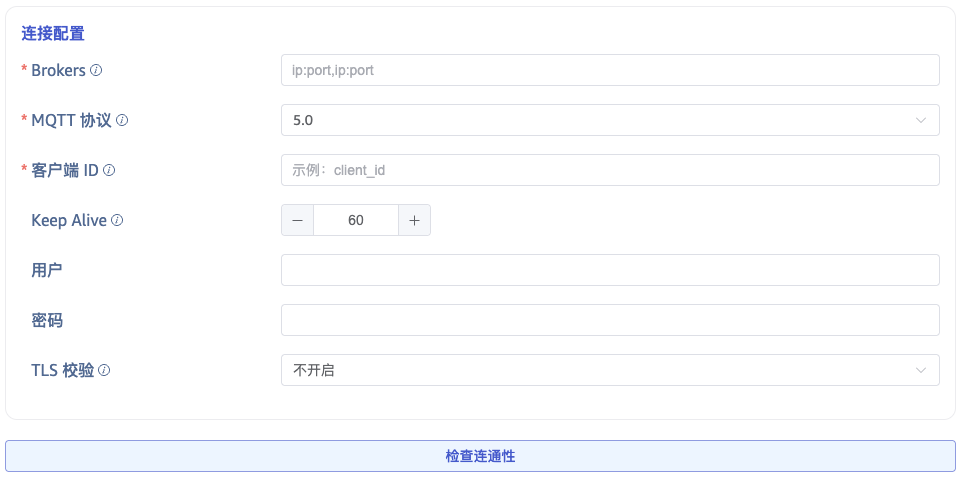

3. 配置连接和认证信息

在 Brokers 中填写 MQTT 代理的地址，例如：localhost:1883, 可以填写多个，用 ',' 分隔，用于连接多个 broker。

在 MQTT 协议 中选择使用的 MQTT 协议版本，默认 5.0 版本。

在 客户端 ID 中填写连接到每个 broker 所使用的客户端标识符。

在 Keep Alive 中输入保持活动间隔。如果代理在保持活动间隔内没有收到来自客户端的任何消息，它将假定客户端已断开连接，并关闭连接。保持活动间隔是指客户端和代理之间协商的时间间隔，用于检测客户端是否活动。如果客户端在保持活动间隔内没有向代理发送消息，则代理将断开连接。

在用户中填写 MQTT 代理的用户名。

在密码中填写 MQTT 代理的密码。

在 TLS 校验 中选择 TLS 证书的校验方式

不开启：表示不进行 TLS 证书认证。在连接 MQTT 时，会先进行 TCP 连接，如果连接失败，会进行无证书认证模式的 TLS 连接。
单向认证：开启 TLS 连接，并验证服务端证书，此时需要上传 CA 证书。
双向认证：开启 TLS 连接，并与服务端进行双向认证，此时需要上传 CA 证书，客户端证书以及客户端密钥。

点击 检查连通性 按钮，检查数据源是否可用。

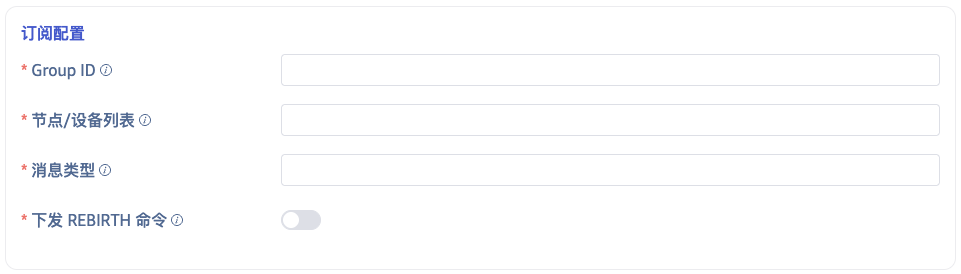

4. 订阅配置

在 Group ID 中填写 SparkplugB 规定的 group id 字段，通常一个 group id 代表一个集团/公司/工厂/流水线等概念。

在 节点/设备列表 中填写需要订阅的节点和设备的列表，以逗号分隔，其中节点直接填写 ID 即可，设备需要按照节点 ID/设备 ID 格式填写。

在 消息类型 中填写需要订阅的 SparkplugB 消息类型，以逗号分隔，有 NBIRTH/NDEATH/NDATA/NCMD/DBIRTH/DDEATH/DDATA/DCMD/STATE。在订阅时，NBIRTH/NDEATH/NDATA/NCMD 类型的消息只会匹配 "节点/设备列表" 中的节点，而 DBIRTH/DDEATH/DDATA/DCMD 只会匹配 "节点/设备列表" 中的设备。

当 下发 REBIRTH 命令 开启后，taosX 会自动下发 NCMD 中的 "Node Control/Rebirth" 命令，获取节点和设备的所有 metric 信息，从而可以获取 metric name 和 metric alias 的对应关系。如果节点/设备在上报数据时不使用 alias 别名机制，可以不开启此选项。

5. 配置 Payload 转换

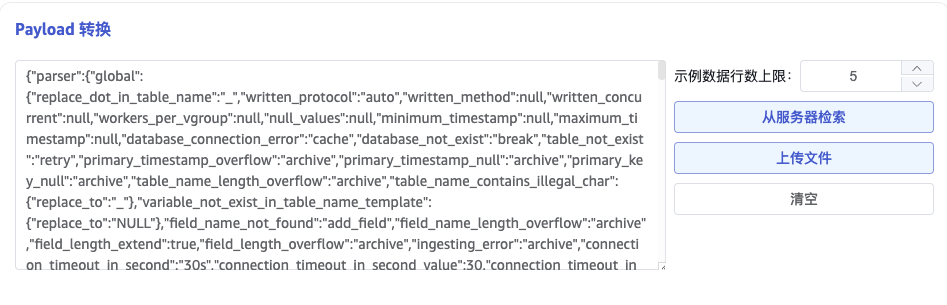

在 Payload 解析 区域填写 Payload 解析相关的配置参数。

5.1 解析

有三种获取示例数据的方法：

点击 从服务器检索 按钮，从 MQTT 获取示例数据。

点击 文件上传 按钮，上传 CSV 文件，获取示例数据。

在 消息体 中填写 MQTT 消息体中的示例数据，由于 SparkplugB 消息使用 protobuf 进行编码，因此从服务器检索的数据是经过编码为 json 格式的数据。

json 数据支持 JSONObject 或者 JSONArray，可以用于解析 SparkplugB 中的 metadata 和 properties 等 json 格式的字段。

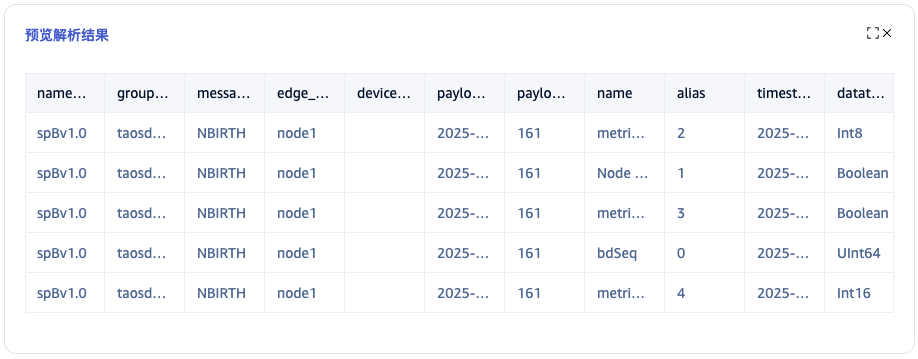

点击 放大镜图标 可查看预览解析结果。

5.2 字段拆分

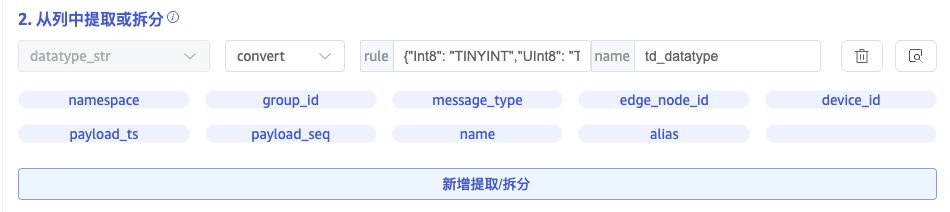

在 从列中提取或拆分 中填写从消息体中提取或拆分的字段，例如：将 datatype_str 字段的值转换为 TDengine 类型，在 rule 输入框中填写如下 json 值，在 name 中填写 td_datatype

{
    "Int8": "TINYINT",
    "UInt8": "TINYINT UNSIGNED",
    "Int16": "SMALLINT",
    "UInt16": "SMALLINT UNSIGNED",
    "Int32": "INT",
    "UInt32": "INT UNSIGNED",
    "Int64": "BIGINT",
    "UInt64": "BIGINT UNSIGNED",
    "Float": "FLOAT",
    "DOUBLE": "DOUBLE",
    "Boolean": "BOOL",
    "String": "VARCHAR(128)",
    "DateTime": "TIMESTAMP"
}

会将 datatype_str 列的字段的值如 "Int8" 转换为对应的 "TINYINT"，新的列命名为 td_datatype

点击删除，可以删除当前提取规则。

点击新增，可以添加更多提取规则。

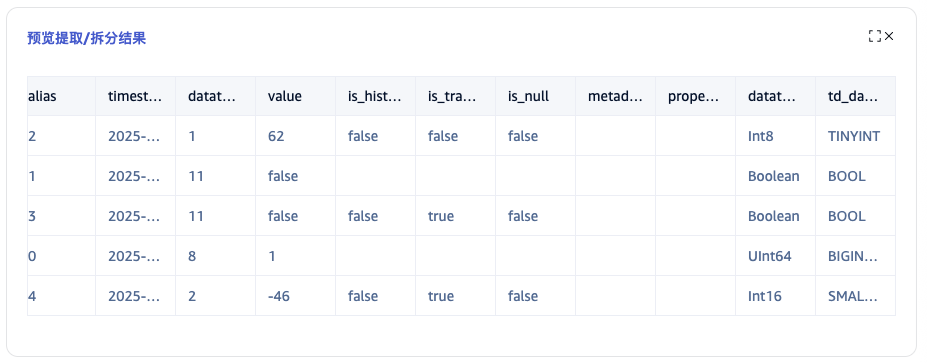

点击 放大镜图标 可查看预览提取/拆分结果。

5.3 数据过滤

在过滤中，填写过滤条件，例如：填写datatype_str != "Int8"，则只有 datatype_str 不为 Int8 的数据才会被写入 TDengine。

点击删除，可以删除当前过滤规则。

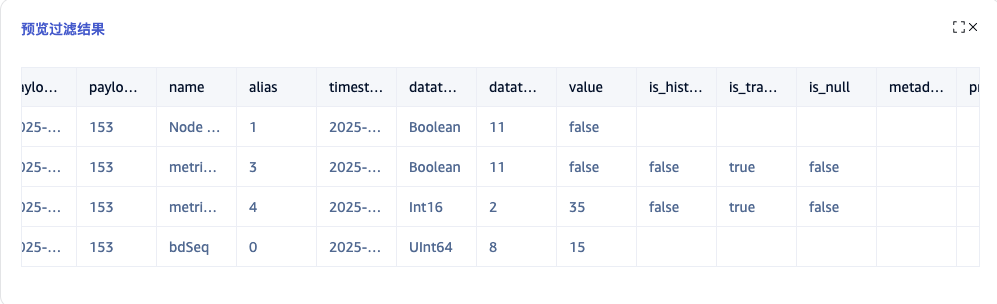

点击 放大镜图标 可查看预览过滤结果。

5.4 表映射

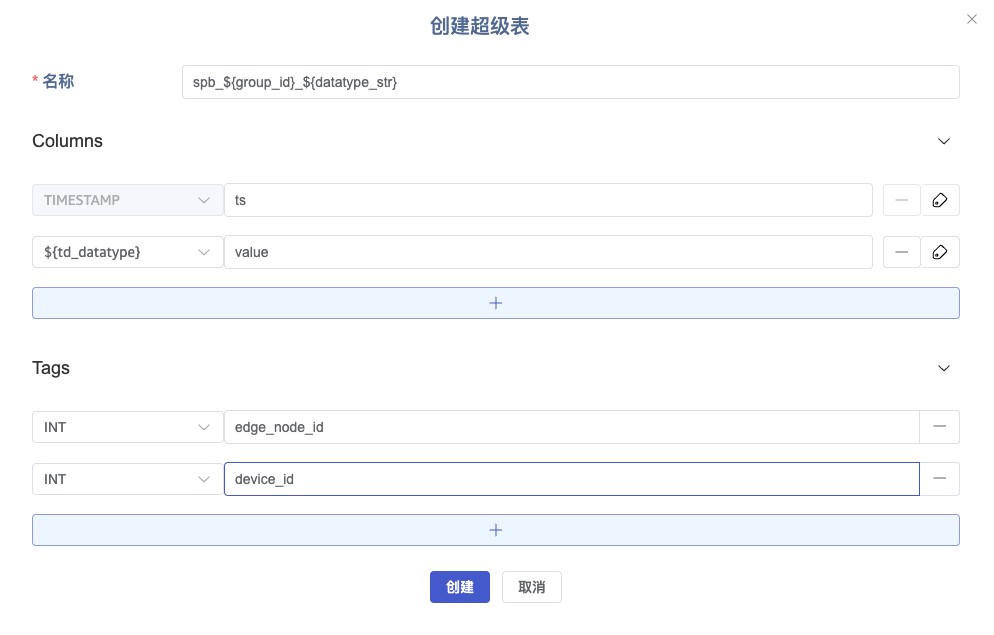

在 目标超级表 的下拉列表中选择一个目标超级表，也可以先点击右侧的 创建超级表 按钮创建新的超级表。

当超级表需要根据消息动态生成时，可以选择 创建模板。其中，超级表名称，列名，列类型等均可以使用模板变量，当接收到数据后，程序会自动计算模板变量并生成对应的超级表模板，当数据库中超级表不存在时，会使用此模板创建超级表；对于已创建的超级表，如果缺少通过模板变量计算得到的列，也会自动创建对应列。

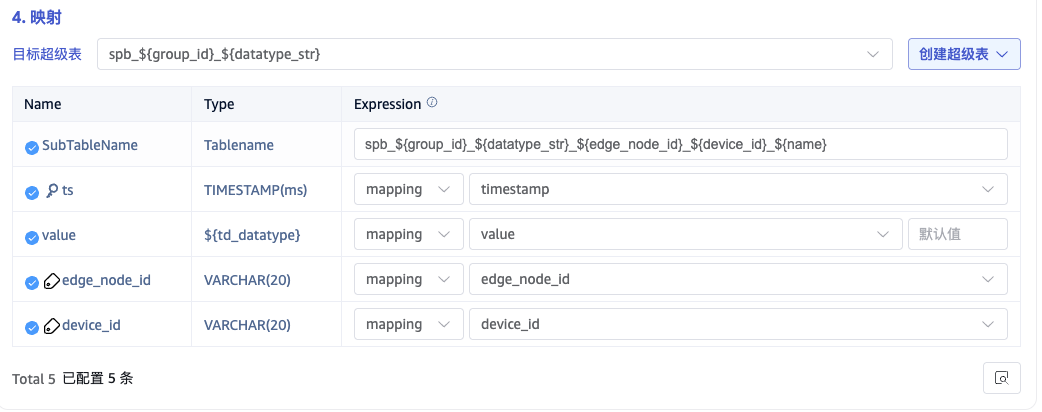

在映射中，填写目标超级表中的子表名称，例如：t_{id}。根据需求填写映射规则，其中 mapping 支持设置缺省值。

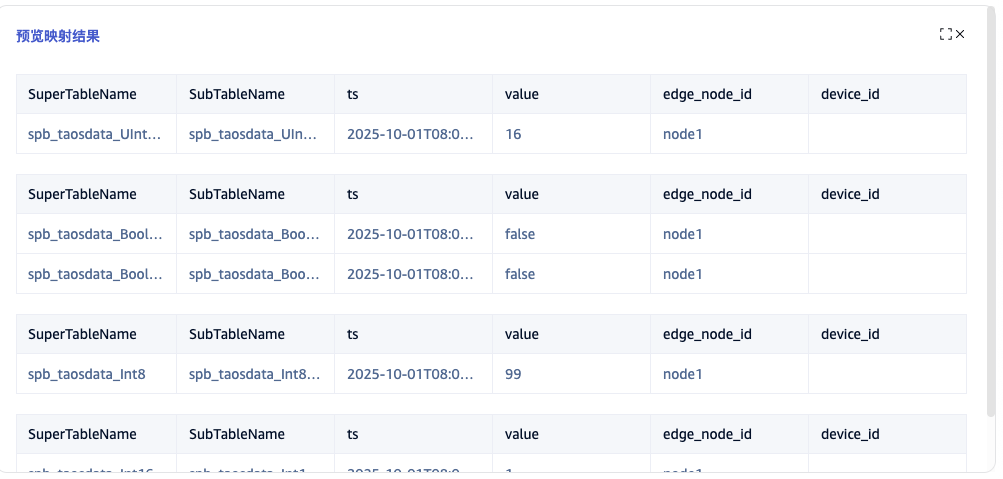

点击预览，可以查看映射的结果。

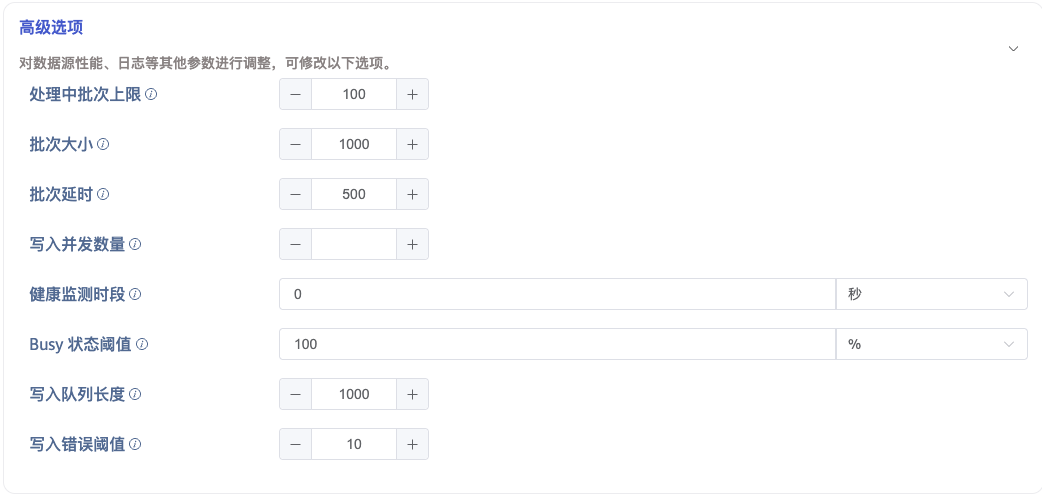

6. 高级选项

在 处理批次上限 中填写可以同时进行数据处理流程的批次数量，当到达此上限后，不再从消息缓存队列中获取消息，会导致缓存队列的消息积压，最小值为 1。

在 批次大小 中填写每次发送给数据处理流程的消息数量，和 批次延时 配合使用，当读取的 MQTT 消息数量达到批次大小时，就算 批次延时 没有到达也立即向数据处理流程发送数据，最小值为 1。

在 批次延时 中填写每次生成批次消息的超时时间（单位：毫秒），从每批次接收到的第一个消息开始算起，和 批次大小 配合使用，当读取消息到达超时时间时，就算 批次大小 不满足数量也立即向数据处理流程发送数据，最小值为 1。

spb-14

7. 异常处理策略

异常处理策略区域是对数据异常时的处理策略进行配置，默认折叠的，点击右侧 > 可以展开，如下图所示：

各异常项说明及相应可选处理策略如下：

通用处理策略说明：
归档：将异常数据写入归档文件（默认路径为 ${data_dir}/tasks/_id/.datetime），不写入目标库
丢弃：将异常数据忽略，不写入目标库
报错：任务报错

目标库连接超时 目标库连接失败，可选处理策略：归档、丢弃、报错、缓存

缓存：当目标库状态异常（连接错误或资源不足等情况）时写入缓存文件（默认路径为 ${data_dir}/tasks/_id/.datetime），目标库恢复正常后重新入库
目标库不存在 写入报错目标库不存在，可选处理策略：归档、丢弃、报错
表不存在 写入报错表不存在，可选处理策略：归档、丢弃、报错、自动建表

自动建表：自动建表，建表成功后重试
主键时间戳溢出 检查数据中第一列时间戳是否在正确的时间范围内（now - keep1, now + 100y），可选处理策略：归档、丢弃、报错
主键时间戳空 检查数据中第一列时间戳是否为空，可选处理策略：归档、丢弃、报错、使用当前时间

使用当前时间：使用当前时间填充到空的时间戳字段中
复合主键空 写入报错复合主键空，可选处理策略：归档、丢弃、报错
表名长度溢出 检查子表表名的长度是否超出限制（最大 192 字符），可选处理策略：归档、丢弃、报错、截断、截断且归档

截断：截取原始表名的前 192 个字符作为新的表名
截断且归档：截取原始表名的前 192 个字符作为新的表名，并且将此行记录写入归档文件
表名非法字符 检查子表表名中是否包含特殊字符（符号 . 等），可选处理策略：归档、丢弃、报错、非法字符替换为指定字符串

非法字符替换为指定字符串：将原始表名中的特殊字符替换为后方输入框中的指定字符串，例如 a.b 替换为 a_b
表名模板变量空值 检查子表表名模板中的变量是否为空，可选处理策略：丢弃、留空、变量替换为指定字符串

留空：变量位置不做任何特殊处理，例如 a_{x} 转换为 a_ 变量替换为指定字符串：变量位置使用后方输入框中的指定字符串，例如 a_{x} 转换为 a_b
列名不存在 写入报错列名不存在，可选处理策略：归档、丢弃、报错、自动增加缺失列

自动增加缺失列：根据数据信息，自动修改表结构增加列，修改成功后重试
列名长度溢出 检查列名的长度是否超出限制（最大 64 字符），可选处理策略：归档、丢弃、报错
列自动扩容 开关选项，打开时，列数据长度超长时将自动修改表结构并重试
列长度溢出 写入报错列长度溢出，可选处理策略：归档、丢弃、报错、截断、截断且归档

截断：截取数据中符合长度限制的前 n 个字符
截断且归档：截取数据中符合长度限制的前 n 个字符，并且将此行记录写入归档文件
数据异常 其他数据异常（未在上方列出的其他异常）的处理策略，可选处理策略：归档、丢弃、报错
连接超时 配置目标库连接超时时间，单位“秒”取值范围 1~600
临时存储文件位置 配置缓存文件的位置，实际生效位置 $DATA_DIR/tasks/:id/{location}
归档数据保留天数 非负整数，0 表示无限制
归档数据可用空间 0~65535，其中 0 表示无限制
归档数据文件位置 配置归档文件的位置，实际生效位置 $DATA_DIR/tasks/:id/{location}
归档数据失败处理策略 当写入归档文件报错时的处理策略，可选处理策略：删除旧文件、丢弃、报错并停止任务

删除旧文件：删除旧文件，如果删除旧文件后仍然无法写入，则报错并停止任务丢弃：丢弃即将归档的数据报错并停止任务：报错并停止当前任务

8. 创建完成

点击提交按钮，完成创建 MQTT 到 TDengine 的数据同步任务，回到数据源列表页面可查看任务执行情况。
