MQTT

本节讲述如何通过 Explorer 界面创建数据迁移任务, 从 MQTT 迁移数据到当前 TDengine 集群。

功能概述

MQTT 表示 Message Queuing Telemetry Transport （消息队列遥测传输）。它是一种轻量级的消息协议，易于实现和使用。

TDengine 可以通过 MQTT 连接器从 MQTT 代理订阅数据并将其写入 TDengine，以实现实时数据流入库。

创建任务

1. 新增数据源

在数据写入页面中，点击 +新增数据源 按钮，进入新增数据源页面。

2. 配置基本信息

在 名称 中输入任务名称，如：“test_mqtt”；

在 类型 下拉列表中选择 MQTT。

代理 是非必填项，如有需要，可以在下拉框中选择指定的代理，也可以先点击右侧的 +创建新的代理 按钮

在 目标数据库 下拉列表中选择一个目标数据库，也可以先点击右侧的 +创建数据库 按钮

3. 配置连接和认证信息

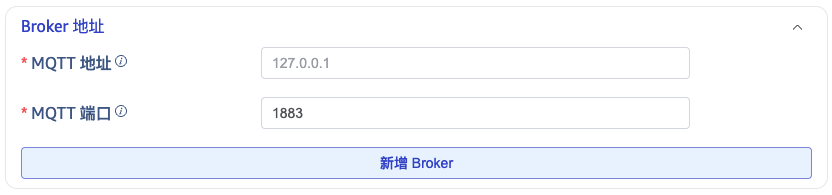

在 MQTT 地址 中填写 MQTT 代理的地址，例如：192.168.1.42

在 MQTT 端口 中填写 MQTT 代理的端口，例如：1883

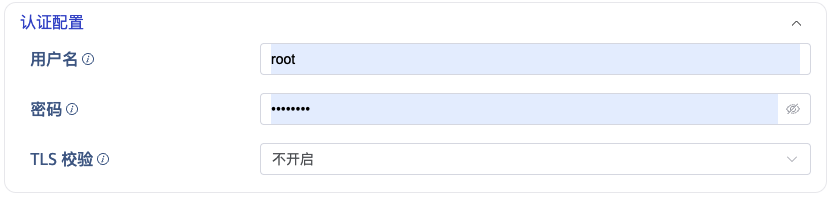

在 TLS 校验 中选择 TLS 证书的校验方式

1. 不开启：表示不进行 TLS 证书认证。在连接 MQTT 时，会先进行 TCP 连接，如果连接失败，会进行无证书认证模式的 TLS 连接。

2. 单向认证：开启 TLS 连接，并验证服务端证书，此时需要上传 CA 证书。

3. 双向认证：开启 TLS 连接，并与服务端进行双向认证，此时需要上传 CA 证书，客户端证书以及客户端密钥。

在 用户 中填写 MQTT 代理的用户名。

在 密码 中填写 MQTT 代理的密码。

4. 配置采集信息

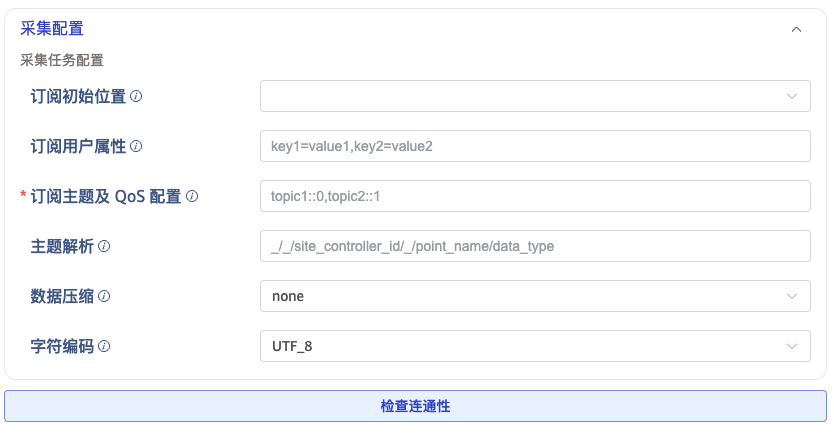

在 采集配置 区域填写采集任务相关的配置参数。

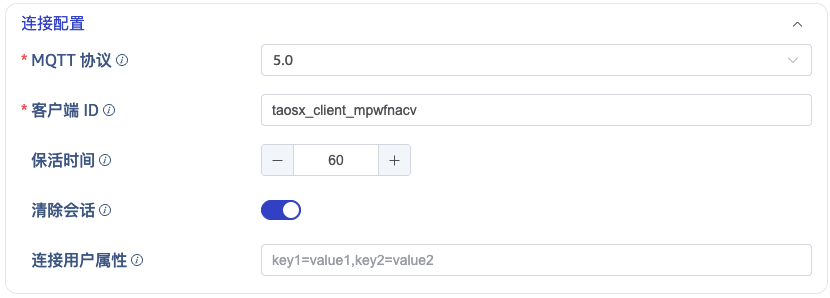

在 MQTT 协议 下拉列表中选择 MQTT 协议版本。有三个选项：3.1、3.1.1、5.0。 默认值为 3.1。

在 Client ID 中填写客户端标识，填写后会生成带有 taosx 前缀的客户端 id （例如，如果填写的标识为 foo，则生成的客户端 id 为 taosxfoo）。如果打开末尾处的开关，则会把当前任务的任务 id 拼接到 taosx 之后，输入的标识之前（生成的客户端 id 形如 taosx100foo）。连接到同一个 MQTT 地址的所有客户端 id 必须保证唯一。

在 Keep Alive 中输入保持活动间隔。如果代理在保持活动间隔内没有收到来自客户端的任何消息，它将假定客户端已断开连接，并关闭连接。 保持活动间隔是指客户端和代理之间协商的时间间隔，用于检测客户端是否活动。如果客户端在保持活动间隔内没有向代理发送消息，则代理将断开连接。

在 Clean Session 中，选择是否清除会话。默认值为 true。

在 订阅主题及 QoS 配置 中填写要消费的 Topic 名称和 QoS。使用如下格式设置： {topic_name}::{qos}（如：my_topic::0）。MQTT 协议 5.0 支持共享订阅，可以通过多个客户端订阅同一个 Topic 实现负载均衡，使用如下格式： $share/{group_name}/{topic_name}::{qos}，其中，$share 是固定前缀，表示启用共享订阅，group_name 是分组名称，类似 kafka 的消费者组。

在 主题解析 中填写 MQTT 主题解析规则，格式与 MQTT Topic 相同，将 MQTT Topic 各层级内容解析为对应变量名，_ 表示解析时忽略当前层级。例如：MQTT Topic a/+/c 对应解析规则如果设置为 v1/v2/_，代表将第一层级的 a 赋值给变量 v1，第二层级的值（这里通配符 + 代表任意值）复制给变量 v2，第三层级的值 c 忽略，不会赋值给任何变量。在下方的 payload 解析 中，Topic 解析得到的变量同样可以参与各种转换和计算。

在 数据压缩 中，配置消息体压缩算法，taosX 在接收到消息后，使用对应的压缩算法对消息体进行解压缩获取原始数据。可选项 none(不压缩), gzip, snappy, lz4 和 zstd，默认为 none。

在 字符编码 中，配置消息体编码格式，taosX 在接收到消息后，使用对应的编码格式对消息体进行解码获取原始数据。可选项 UTF_8, GBK, GB18030, BIG5，默认为 UTF_8

点击 检查连通性 按钮，检查数据源是否可用。

5. 配置 MQTT Payload 解析

在 MQTT Payload 解析 区域填写 Payload 解析相关的配置参数。

taosX 可以使用 JSON 提取器解析数据，并允许用户在数据库中指定数据模型，包括，指定表名称和超级表名，设置普通列和标签列等。

5.1 解析

有三种获取示例数据的方法：

点击 从服务器检索 按钮，从 MQTT 获取示例数据。

点击 文件上传 按钮，上传 CSV 文件，获取示例数据。

在 消息体 中填写 MQTT 消息体中的示例数据。

json 数据支持 JSONObject 或者 JSONArray，使用 json 解析器可以解析一下数据：

{"id": 1, "message": "hello-word"}
{"id": 2, "message": "hello-word"}

或者

[{"id": 1, "message": "hello-word"},{"id": 2, "message": "hello-word"}]

解析结果如下所示：

点击 放大镜图标 可查看预览解析结果。

5.2 字段拆分

在 从列中提取或拆分 中填写从消息体中提取或拆分的字段，例如：将 message 字段拆分成 message_0 和 message_1 这2 个字段，选择 split 提取器，separator 填写 -, number 填写 2。

点击 删除，可以删除当前提取规则。

点击 新增，可以添加更多提取规则。

点击 放大镜图标 可查看预览提取/拆分结果。

5.3 数据过滤

在 过滤 中，填写过滤条件，例如：填写id != 1，则只有 id 不为 1 的数据才会被写入 TDengine。

点击 删除，可以删除当前过滤规则。

点击 放大镜图标 可查看预览过滤结果。

5.4 表映射

在 目标超级表 的下拉列表中选择一个目标超级表，也可以先点击右侧的 创建超级表 按钮创建新的超级表。

当超级表需要根据消息动态生成时，可以选择 创建模板。其中，超级表名称，列名，列类型等均可以使用模板变量，当接收到数据后，程序会自动计算模板变量并生成对应的超级表模板，当数据库中超级表不存在时，会使用此模板创建超级表；对于已创建的超级表，如果缺少通过模板变量计算得到的列，也会自动创建对应列。

在 映射 中，填写目标超级表中的子表名称，例如：t_{id}。根据需求填写映射规则，其中 mapping 支持设置缺省值。

点击 预览，可以查看映射的结果。

如果超级表列为模板变量，在子表映射时会进行 pivot 操作，其中模板变量的值展开为列名，列的值为对应的映射列

例如：

预览结果为：

6. 高级选项

在 消息等待队列大小 中填写接收 MQTT 消息的缓存队列大小，当队列满时，新到达的数据会直接丢弃。可设置为 0，即不缓存。

在 处理批次上限 中填写可以同时进行数据处理流程的批次数量，当到达此上限后，不再从消息缓存队列中获取消息，会导致缓存队列的消息积压，最小值为 1。

在 批次大小 中填写每次发送给数据处理流程的消息数量，和 批次延时 配合使用，当读取的 MQTT 消息数量达到批次大小时，就算 批次延时 没有到达也立即向数据处理流程发送数据，最小值为 1。

在 批次延时 中填写每次生成批次消息的超时时间（单位：毫秒），从每批次接收到的第一个消息开始算起，和 批次大小 配合使用，当读取消息到达超时时间时，就算 批次大小 不满足数量也立即向数据处理流程发送数据，最小值为 1。

当 保存原始数据时，以下2个参数配置生效。

在 最大保留天数 中设置原始数据的最大保留天数。

在 原始数据存储目录 中设置原始数据保存路径。

7. 异常处理策略

异常处理策略区域是对数据异常时的处理策略进行配置，默认折叠的，点击右侧 > 可以展开，如下图所示：

各异常项说明及相应可选处理策略如下：

通用处理策略说明：
归档：将异常数据写入归档文件（默认路径为 ${data_dir}/tasks/_id/.datetime），不写入目标库
丢弃：将异常数据忽略，不写入目标库
报错：任务报错

• 目标库连接超时 目标库连接失败，可选处理策略：归档、丢弃、报错、缓存

  缓存：当目标库状态异常（连接错误或资源不足等情况）时写入缓存文件（默认路径为 ${data_dir}/tasks/_id/.datetime），目标库恢复正常后重新入库

• 目标库不存在 写入报错目标库不存在，可选处理策略：归档、丢弃、报错
• 表不存在 写入报错表不存在，可选处理策略：归档、丢弃、报错、自动建表

  自动建表：自动建表，建表成功后重试

• 主键时间戳溢出 检查数据中第一列时间戳是否在正确的时间范围内（now - keep1, now + 100y），可选处理策略：归档、丢弃、报错
• 主键时间戳空 检查数据中第一列时间戳是否为空，可选处理策略：归档、丢弃、报错、使用当前时间

  使用当前时间：使用当前时间填充到空的时间戳字段中

• 复合主键空 写入报错复合主键空，可选处理策略：归档、丢弃、报错
• 表名长度溢出 检查子表表名的长度是否超出限制（最大 192 字符），可选处理策略：归档、丢弃、报错、截断、截断且归档

  截断：截取原始表名的前 192 个字符作为新的表名
  截断且归档：截取原始表名的前 192 个字符作为新的表名，并且将此行记录写入归档文件

• 表名非法字符 检查子表表名中是否包含特殊字符（符号 . 等），可选处理策略：归档、丢弃、报错、非法字符替换为指定字符串

  非法字符替换为指定字符串：将原始表名中的特殊字符替换为后方输入框中的指定字符串，例如 a.b 替换为 a_b

• 表名模板变量空值 检查子表表名模板中的变量是否为空，可选处理策略：丢弃、留空、变量替换为指定字符串

  留空：变量位置不做任何特殊处理，例如 a_{x} 转换为 a_ 变量替换为指定字符串：变量位置使用后方输入框中的指定字符串，例如 a_{x} 转换为 a_b

• 列名不存在 写入报错列名不存在，可选处理策略：归档、丢弃、报错、自动增加缺失列

  自动增加缺失列：根据数据信息，自动修改表结构增加列，修改成功后重试

• 列名长度溢出 检查列名的长度是否超出限制（最大 64 字符），可选处理策略：归档、丢弃、报错
• 列自动扩容 开关选项，打开时，列数据长度超长时将自动修改表结构并重试
• 列长度溢出 写入报错列长度溢出，可选处理策略：归档、丢弃、报错、截断、截断且归档

  截断：截取数据中符合长度限制的前 n 个字符
  截断且归档：截取数据中符合长度限制的前 n 个字符，并且将此行记录写入归档文件

• 数据异常 其他数据异常（未在上方列出的其他异常）的处理策略，可选处理策略：归档、丢弃、报错
• 连接超时 配置目标库连接超时时间，单位“秒”取值范围 1~600
• 临时存储文件位置 配置缓存文件的位置，实际生效位置 $DATA_DIR/tasks/:id/{location}
• 归档数据保留天数 非负整数，0 表示无限制
• 归档数据可用空间 0~65535，其中 0 表示无限制
• 归档数据文件位置 配置归档文件的位置，实际生效位置 $DATA_DIR/tasks/:id/{location}
• 归档数据失败处理策略 当写入归档文件报错时的处理策略，可选处理策略：删除旧文件、丢弃、报错并停止任务

  删除旧文件：删除旧文件，如果删除旧文件后仍然无法写入，则报错并停止任务 丢弃：丢弃即将归档的数据 报错并停止任务：报错并停止当前任务

8. 创建完成

点击 提交 按钮，完成创建 MQTT 到 TDengine 的数据同步任务，回到数据源列表页面可查看任务执行情况。
